烟室空气炮程序控制的改进

在烟室加装空气炮可以有效消除积尘，保证通风面积，降低能耗，但现有空气炮的控制模式只有自动/手动控制，以及定时控制可选，空气炮的喷吹间隔和喷吹脉冲宽度不可调，操作麻烦，可靠性不高，控制箱成本高。河南鑫濮机械设备有限公司运用Conmaker软件对原有控制程序进行改进，减少中间环节，提高可靠性。

烟室空气炮安装示意图如下，空气炮分上下两层布置，上层三台，下层二台。

空气炮控制模式的改进措施如下：
在上层（Faceview）设置控制按钮，进行转换和操作，利用现有的系统实现空气炮的控制功能。下层控制程序采用梯形图语言进行编制，程序如下：


TIMELOWKQP1:REAL:=5;(*空气炮间隔时间-秒*）
TIMEHIGHKQP1:REAL:=1;(*空气炮驱动时间-秒*）
TIMELOWKQP2:REAL:=5;(*空气炮间隔时间-秒*）
TIMEHIGHKQP2:REAL:=1;(*空气炮驱动时间-秒*）
JGTIME:REAL:=3;(*两层空气炮间隔时间-秒*）

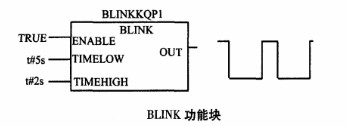

自动控制和手动控制转换器由按钮BAUTOKQP1来完成，自动时由时间控制定时喷吹，程序关键是BLINK功能块的使用。功能块BLINK是信号发生器，它能发出脉冲信号。当块的输入端ENABLE为TRUE时，BLINK功能块开始工作，在TIMEHIGH时间周期内设置为TURE，然后在TIMELOW时间周期内设置为PLASE。

空气炮喷吹间隔时间TIMELOWKQP1：REAL:=5，TIMELOWKQP2:REAL:=5;可在线随时进行调整，两层间隔时间可不同。JGTIME的功能是调整上下两层之间的喷吹间隔时间，空气炮脉冲宽度调整即每次喷吹持续时间也可通过调节TIMEHIGH-KQP1:REAL:=1;TIMEHIGHKQP2:REAL:1；来实现，空气炮也可设置成手动控制，把按钮BAUTOKQP1转换为手动时，按动控制面板上的启动按钮即可操作两层空气炮两台空气炮工作。


对烟室空气炮控制模式改进后，经过一年多的使用，效果非常明显。
1.操作上非常简便、直观，从主控室即可完成所有操作、转换及参数的修改。
2.可靠性高、几乎没有故障，还节省了一个操作箱的费用，将近1.5万元。
3.改造后，因增加空气炮，可及时清理因烟室堆积的积灰而造成的烟室实际通风面积的减少，改善了预热器交换效果，由此带来最明显效果是产量的增加和煤耗的减少。根据一年多的生产实践实验，改造后每天可增加石灰产量约25吨，每生产1吨活性石灰可降低煤耗0.7kg。
