150L多喷口空气炮在干熄焦脱硫装置脱硫剂粉仓的应用

一、脱硫剂粉仓的堵塞难题

　　湖北某焦化厂的干熄焦脱硫装置脱硫剂粉仓，料仓为三灰都布置，容积580m³，仓内存储的脱硫剂(Ca(OH)2)经常因为堆积造成压实，集聚在底部的下料口，下料不畅。工人们曾试图从上方捣鼓，但容易磕碰坏料仓的仓壁结构，从下料每次只能下料一点，且3个灰斗精密相连，用人工耗时解决一个灰斗后另外2个灰斗也无法正常下料。

二、三喷口空气炮方案设计缘由

　　现场技术曾经见过我司河南鑫濮空气炮在其他料仓的安装效果，但与其他工厂不同，该焦化厂的三灰斗紧密相连，且留给安装空气炮的空间有效，如果设置3台空气炮，即使小型的也无法正常放置。

　　我司改变了传统150L空气炮的筒体支架，使用了外形直径288mm的空气炮罐体，罐体设置了3个喷吹口，3个喷出口设置了不同的喷管长度，插入灰斗上。

三、空气炮的配置及使用效果

　　由于三喷口空气炮是新型设计，我司为用户配备了优质的空气炮配件，包括：带安装支架及全部连接件)，含气包、压力表(含一次阀)、进气阀组及不锈钢连接管、电磁阀、排水阀、安全阀等。喷口配带对法兰及全部连接件，含金属缠绕垫片。其中空气炮电磁阀电压等级为：DC24V，15W防护等级为IP65;可满足脱硫剂(Ca(OH)2)的防尘要求。

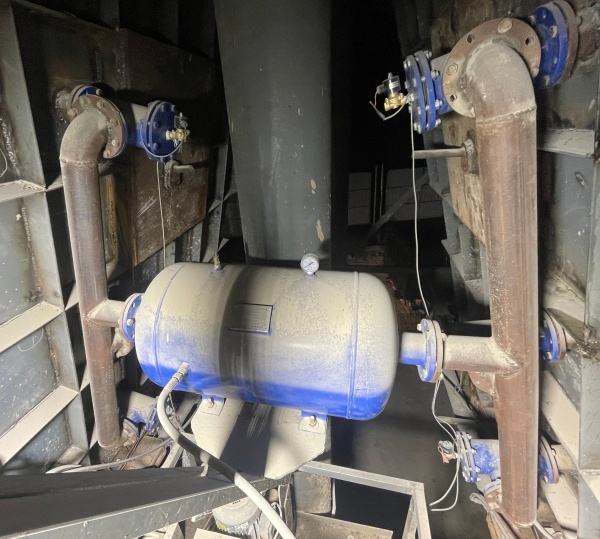

　　在安装之后，空气炮上的3个电磁阀，可以分别独立控制每个喷吹口，通过电控箱系统设置的3个喷吹口进行编号，即可依次作业、也可同时工作，有效解决了脱硫剂(Ca(OH)2)的堵塞问题。
