化工厂蒸发结晶系统杂盐料仓空气炮选型方案

　　一、料仓问题

　　位于辽宁营口的某化工厂新建的10万吨液态阳光项目公辅工程中，其中蒸发结晶工段的三处料仓：杂盐料仓、氯化钠料仓、硫酸钠料仓存在下料不畅，下料口堵塞，物料在下料口及锥斗中集聚。三种料仓的材质均采用316L材料制成，但高度不同，其中硫酸钠料仓的仓体容积较大，直径2100mm, 上方堆积的问题更大。三种料仓的设计温度为80℃，设计压力为常压，杂盐料仓、氯化钠料仓、硫酸钠料仓的容积分别是3.5m³、6.5m³、8.5m³。

　　二、空气炮选型

　　河南鑫濮空气炮工程部王工带领团队现场考察，经过研究发现，3种料仓的容积、高度、特别是物料不同，需要采用有针对性的空气炮型号及安装方案才能更有效地解决堵塞问题。

　　对于杂盐料仓，我司设计了下方安装2台KQP-B-50空气炮、上方安装2台KQP-B-100空气炮的方案，采用PLC电控的时序控制，首先启动下层空气炮的喷吹、再开启上方空气炮的。

　　对于氯化钠料仓的堵塞，我司设计了2台150L布置在料仓中部，重点解决料仓起拱的方案，并配备了电控箱，控制柜采用 SUS304 材质，室内挂装;柜内电气元件采用施耐德品 牌产;每台空气炮具有手动 /停/远程三档置位旋 钮开关，远程时为预留甲方 DCS 控制，远程控制接点为 “干接点”每台空气炮具有启动、停止按钮开关。旋钮开 关手动时，采用按钮开关现场手动启 停空气炮。

　　对于硫酸钠料仓，因为物料存在比较强的腐蚀特性，我司推荐了304材质的空气炮，并配备了316L材质的喷吹管，这样避免了后期空气炮运行中存在的腐蚀，故障情况。

　　三、安装及后续效果

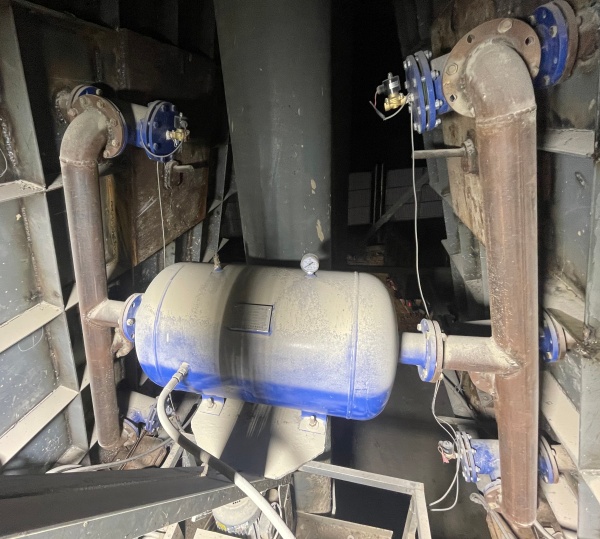

　　经过为期两周的安装工作后，空气炮投入运行，现场可通过远传DCS与PLC定时对空气炮下达作业命令，并通过电控箱运行状态反馈信号，随时查看空气炮作业状态。通过对料仓双层空气炮布置的设计，可有效解决下方下料口堵塞，上方起拱的问题。采用316材质的喷吹管，有效杜绝了物料的腐蚀，保证了空气炮在化工厂料仓的长久、安全地运行。
