新型PF(D)空气炮破拱器的结构及工作原理

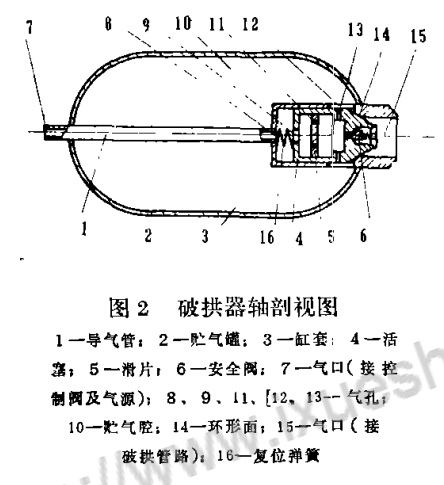

图1为PF空气炮气路系统图，图2为PF破拱器轴剖视图。

在储气罐的一端安装一缸套，在缸套上位于缸内的一端安装一导气管，并引出罐外接控制阀及气源，位于罐外的一端接到PF空气炮管路，缸套侧壁上开有气孔，在缸套内安装一活塞，活塞上开有气孔，且具有一置于罐内气体压力之下的环形面。当破拱器工作时，压缩空气通过气孔时产生节流压力差，并在环形而上气体压力的共同作用下，造成活塞受力不平衡，引起活塞左右位置移动，从而完成充气与排气（破拱）过程。为使动作更加可靠，迅速，可在活塞上靠破拱出气口端安装一安全阀，以增加其安全性。

充气过程：打开PF空气炮气源及控制阀，气流由气口7-8-9-11-13-12-10，完成储寸过程，此时，活塞自动处于图2所示位置，排气口15被活塞堵死。

PF空气炮工作过程：当控制阀换向，停止向破拱器充气而反向放气时，压缩气体由贮气腔10-12-13-11-9-8-7。此时，活塞2左移，压缩气体由储气腔10-12，至15排气破拱。

当能力释放后，破拱器又恢复到图2状态，为下一个工作循环做好准备。对于PF空气炮的操作，可根据实际需要采用手控，电控及气控三种方式。
